顯示

LCR顯示屏+電腦顯示器

支持測量頻率

0Hz-2MHz

電流范圍

20A-120A：一臺TH1778A主機,1-5臺TH1778AS從機自由匹配

組合方式

LCR型號

TH2827A/TH2829A/TH2838系列

TH2827B

TH2827C/TH2829C

頻率范圍

20Hz-300kHz

20Hz-500kHz

20Hz-1MHz

偏置電流源

TH1778A

電流范圍

20A必選1臺

20A,最多可疊加5臺

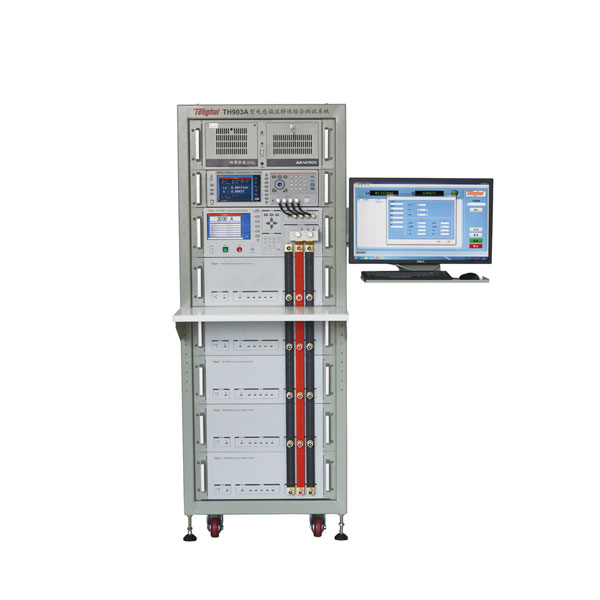

工控機系統

工控機、液晶顯示器、鍵盤、鼠標、上位機軟件、19英寸標準機柜

顯示方式

單點、列表、圖形掃描（TH2827機型無）

數據存儲

測試文件,截屏圖片,csv,波形數據（僅限TH2827 機型無）

電流加載方式

上位機控制+實體按鍵+腳控開關

電流步進

1.000A-5.000A

25mA

5.0A-120.0A

100mA

掃描調整時間

1.000A-5.000A

10ms-3600s

5.0A-120.0A

20ms-3600s

掃描調整最小步進

1.000A-5.000A

25mA

5.0A-120.0A

100mA

最大輸出電壓

35V（此電壓為輸出1.000A時的電壓,不同量程請參照用戶手冊）

最大允許直流電阻

Rmax=Vmax/I   (Ω)（Rmax的計算請參照用戶手冊說明）

最大允許電感量

Lmax=Vmax/(di/dt)   (mH)（Lmax的計算請參照用戶手冊說明）

連續加載最大電流時間

2-3h,不間斷輸出
